全自动蒸汽发生器NBS-CH使用说明

来源:李颂梅18164000223  |  浏览量:2531  |  发布时间:2014-03-13 11:25:37

NBSCH使用说明

一、安装电线

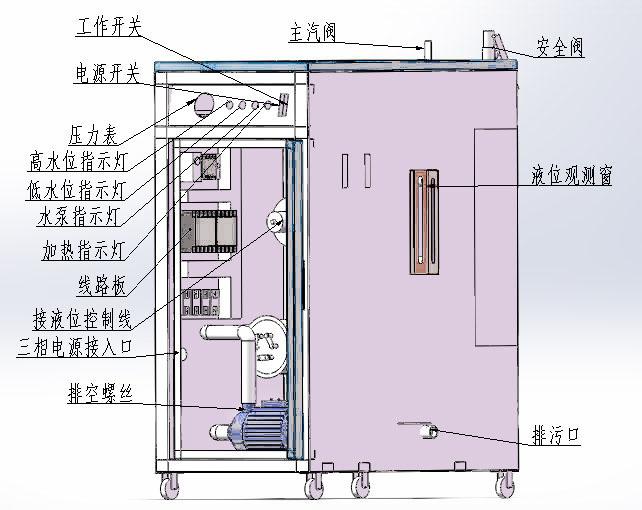

您收到产品后实物如下:

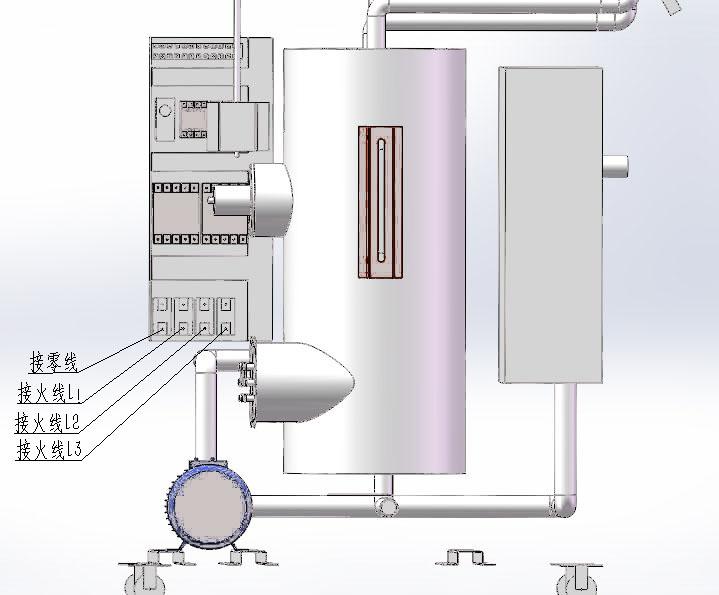

首先要把电线接进来,打开机箱,可以看到左侧线路板的最下端有4个接线柱,它就是电线连接的地方,接线柱下面一点可以看到一个比较大的孔,电线由此进来,电线接入方式如下图:

火线L1L2L3没有顺序区别,需要使用的电线规格如下:

48KW 使用3*10+1*1  铜芯电缆

36KW 使用3*6+1*1  铜芯电缆

24KW 使用3*2.5+1*1铜芯电缆

18KW 使用3*2.5+1*1铜芯电缆

12KW 使用3*2.5+1*1  铜芯电缆

二、安装水管:

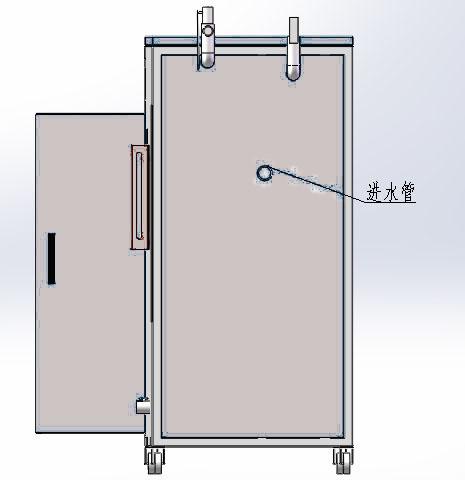

机箱背面图如下

进水口接DN15管螺纹G1/2的钢管

蒸汽口接DN20管螺纹G3/4的钢管

安全阀空置,不要连接管道

排污口:连接时接DN20管螺纹G3/4的钢管,用处是排净炉内的污垢,机器长期不用时排空机器内的水

三、开始试用

接上电线、安装好进水管及蒸汽管后就可以试用了。

第一次使用前,断开水电,打开排污阀及蒸汽出口球阀,打开水泵泵头的排空气螺丝(具体位置如下图),将机器内部残余水分排干:由于前期机器出厂前调试,剩余部分蒸汽残留在机器管道内,此时假性气体冷凝成水,就会导致第一使用时,水无法抽进内胆。故而需要此步骤。

第一次使用时,将排空气螺丝装好,关闭排污阀及蒸汽出口球阀,关好机箱,接通自来水,打开电源开关可以直接试用了。此时机器内部已通电,然后打开工作开关,水泵指示灯亮,水泵开始往内胆中注水,内胆水达到一定容量后,加热指示灯亮,电热管开始加热产生蒸汽,压力不断上升。内胆内水位接近上限时高水位指示灯亮同时水泵停止注水,蒸汽压力达到设定值时机器也自动暂停。

说明:本文章以NBSCH48为例,NBSCH12NBSCH18NBSCH24NBSCH36NBSCH48只有接入电缆规格不同,其他均相同。

四、水垢对锅炉的危害

碳酸钙垢的热传导系数很小,不但会引起锅炉能耗的增加,而且会威胁锅炉的运行安全。在下表中给出了水垢和钢材的导热系数:

名称

导热率

Koal/m.H.c

名称

导热率

Koal/m.H.c

320-360

硫酸盐水垢

0.2-2

碳钢

30-45

硅酸盐水垢

0.07-0.2

铸钢

25-50

碳酸盐水垢(非晶体)

0.2-1

含油水垢

0.1

碳酸盐水垢(晶体)

0.5-5

    水垢的导热性能指示铜材质的千分之几,钢材的二百分之一。在锅炉结垢后,如果我们仍想达到无水垢时的炉水温度,势必提高受热面的温度。例如:10吨的锅炉,壁温为280℃,当结硅酸盐水垢1毫米时,要达到同样的炉水温度,壁温要提高到680℃,此时的炉体钢板强度降低,严重时会引起爆炸,并且温度升高导致材料应力破坏;能耗增加。

五、水处理的目的和方法:

在锅炉系统进行水处理的目的是非常明确的,我们要消除水垢给锅炉带来的危害,节省能源消耗和延长锅炉的使用寿命及获得较高的运行完好率。

结构的主要因素是水中溶解的钙镁离子,尤其是在蒸汽锅炉中,炉水的浓缩倍数一般在20~30倍,如果不将钙镁离子除去,任何水处理方式均是危险的,按国家对蒸汽锅炉的给水要求,必须采用炉外除去钙镁离子方式,即必须采用软化水作为锅炉的给水。在蒸汽锅炉上主要采用软化水作为锅炉的给水。采用的软化方式是离子树脂法。

六、软水器的安装与调试:

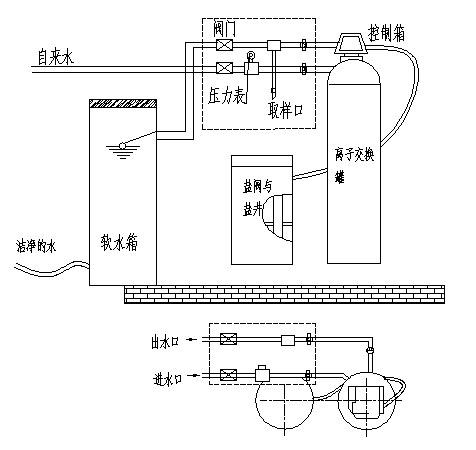

    如果您使用的水质硬度较高或者为了延长蒸汽发生器的寿命,推荐您配套使用软水器,软水器安装示意图如下

1、地点选择

  A、软水装置至排水处距离越短越好。

  B、如果还有可能需要增加补水处理设备,应预留充裕的余地。

  C、由于必须定期补充盐分给控制阀,所以盐箱离控制阀的距离不宜太远。

  D、软水装置不宜靠近热水水源,因为与热水水源过近,会损坏软水控制阀。因此3米长的管道是一个合理的距离,可防止这种可能的发生。当发现有负压力的情况,防止热水从热源流入控制阀的一个积极办法是从调节器出来的软水管道上装设一个止逆阀。如果装设一个止逆阀,应肯定软水器上装有一个合适的过热、过压的安全阀。同时也要肯定符合当地规范的规定。

  E、不要将软水装置安装在一个会使它或它的连接器(包括排放溢管道)耐受室温0℃以下或49℃以上的地方。

  F、不要将软水装置安放在接近酸类或酸雾的地方。

2、出入口连接方法:

     出入口的连接方法比较简单,只需参照系统图,在入口管接装0.6Mpa压力表和手动阀,在出口管接电磁阀,流量计、手动阀及取样阀。

3、排水管线的连接

  A、理想的安装位置为水控制阀应在排放口的上部并离该排水口不超过6.1米处。将该装置以1.3厘米(1/2寸)内径塑料管连接到控制器的排水口

  B、如果本装置安置在距离排水口超过6.1米到管总长的12.2米的地方,请用1.9厘米(3/4寸)的管子,同时购买适配器以向下套衬至排水线连接处。

  C、如果本装置安装在必须提高排水线才行的地方,假设管子总长度不超过4.6米,且水调节器处的水压不少于0.277Mpa时,顶多可提高排水线至1.8米。在水压每增加0.07Mpa的条件下在额外提高61厘米。

警告一 如果本装置带有一个传盛器,不论水压如何,最大提升量是1.2米。

  D、当排水线是经过提升的但排放入一个地狱控制阀平面的排水处时,应在排水线远端构成一个18厘米旁通导管,使该导管的底部与排水管连接口处位于同一高度。这也将替代一个适当的虹吸井。

  E、当一条排水线排放入一个高架污水管线时,必须使用一个槽式井。

警告 切勿将排水线连接到一个排放口,下水道货气封管。在排水线和废水之间一定要有一个空气隙,以防止污水坑被虹吸返到水处理器内。

注意 已在此介绍商业标准用法。但当地规范可能需要对这些建议做出某些修改。
